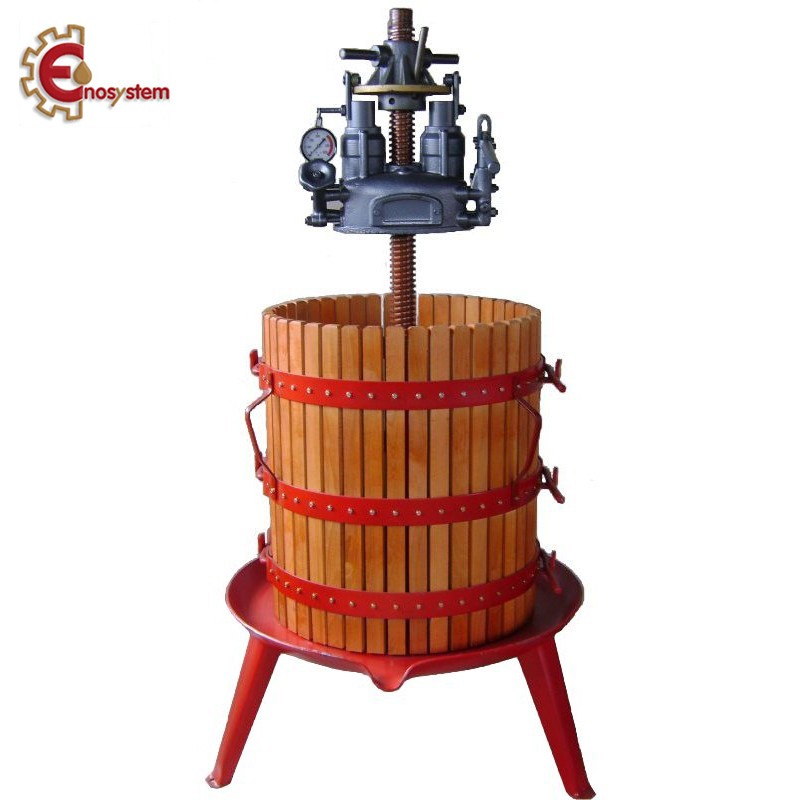

Torchio idraulico da 55

976,90 €
Tasse incluse

Torchio idraulico per vinaccia da 55

Martinetto idraulico con manometro, in ghisa

Vite in acciaio trafilato

Gabbia in doghe di faggio evaporato con perni sfilabili

Bacino raccolta mosto in acciaio rinforzato con fazzoletti

Pressione max di esercizio: 400 atm

Dimesioni gabbia: diametro 55 cm; altezza 70 cm

Diametro vite: 55 mm

Capacità vinaccia: 165 L

Peso totale: 205 kg







Quantità

  • I dati personali richiesti in fase di inoltro dell’ordine sono raccolti e trattati al fine dell'esecuzione dell'ordine stesso e non verranno in nessun caso ceduti a terzi, nel rispetto del DL 196 del 30.06.2003. I dati personali richiesti in fase di inoltro dell’ordine sono raccolti e trattati al fine dell'esecuzione dell'ordine stesso e non verranno in nessun caso ceduti a terzi, nel rispetto del DL 196 del 30.06.2003.
  • I tempi di consegna stimati sono di 6-8 giorni lavorativi. Per spedizioni di materiale pesante e/o ingombrante i tempi di consegna possono essere più lunghi e variano a seconda della specifica località di arrivo. I tempi di consegna stimati sono di 6-8 giorni lavorativi. Per spedizioni di materiale pesante e/o ingombrante i tempi di consegna possono essere più lunghi e variano a seconda della specifica località di arrivo.
  • Il cliente può usufruire del diritto di recesso che va esercitato entro 10 giorni dalla consegna della merce. Tutti i prodotti venduti sono inoltre coperti dalla garanzia convenzionale del produttore e dalla garanzia di 24 mesi per i difetti di conformità ai sensi del DL 24/02 Il cliente può usufruire del diritto di recesso che va esercitato entro 10 giorni dalla consegna della merce. Tutti i prodotti venduti sono inoltre coperti dalla garanzia convenzionale del produttore e dalla garanzia di 24 mesi per i difetti di conformità ai sensi del DL 24/02

ISTRUZIONI PER L'USO

Riempire il serbatoio di olio (in dotazione con il torchio) attraverso il foro chiuso dal tappo

Portare il martinetto nella posizione più alta della vite, girando la madrevite, per maggior rapidità infilare la spina nel foro laterale dell'anello di bloccaggio e farla entrare in uno degli incastri dell'anello, così, facendo girare la madrevite, girerà anche l'anello.

Riempire la gabbia di vinacce, fare attenzione a distribuire uniformemente per evitare inclinazioni della vite.

Mettere mezzelune e pezzotti (o tacchi in legno) sopra le vinacce, avvitare la madrevite  finchè il martinetto non si appoggi sui pezzotti.

Svitare i morsetti  e portarli nella posizione più in basso.

Serrare bene il volantino e pompare, allungando la leva con apposita prolunga, fintanto che i pistoni raggiungano il massimo della corsa, questo si vedrà quando la catenella che si vede in figura sopra il manometro, sarà tesa, questo significa che è il momento di far rientrare i pistoni per ripetere l'operazione. Però prima è necessario avvitare l'anello finchè appoggerà sul martinetto, evitando che il martinetto si alzi per elasticità delle vinacce.

Svitare il volantino  per scaricare la pressione e girare la madrevite finchè i pistoni rientrino nelle camere, avvitare di nuovo il volantino ed iniziare nuovamente a pompare fino a raggiungere le 400 atm (visibili sul manometro analogico), lasciar riposare, quindi ripompare per tenere la pressione costantemente al massimo. Normalmente con 2 o 3 corse viene ultimata la torchiatura, dopo di che bisogna svuotare la gabbia dalle vinacce, non avvitare più l'anello  in modo che il martinetto si sollevi con le vinacce. Quindi far rientrare i pistoni nelle camere e portare portare nella posizione più alta i morsetti  chiudendoli, in questo modo si permette ai pistoni di uscire dalle camere. Girare la madrevite  e portarla nella posizione più alta della vite così il martinetto sarà pronto ad un'altra torchiatura.

Far attenzione a NON superare le 400 atmosfere, perchè la molla interna è tarata a tale pressione ed una volta superata libererà la valvola di sicurezza, provocando un repentino abbassamento della pressione.

MADREVITE ED ANELLO DI BLOCCAGGIO BLOCCATI DALLA SPINA (fig. 4)

(per alzare più facilmente il martinetto a fine torchiatura)

E' disponibile anche la versione con gabbia in acciaio inox.

Descrizione tecnica

Torchio movimento idraulico, diametro interno gabbia 50 cm
