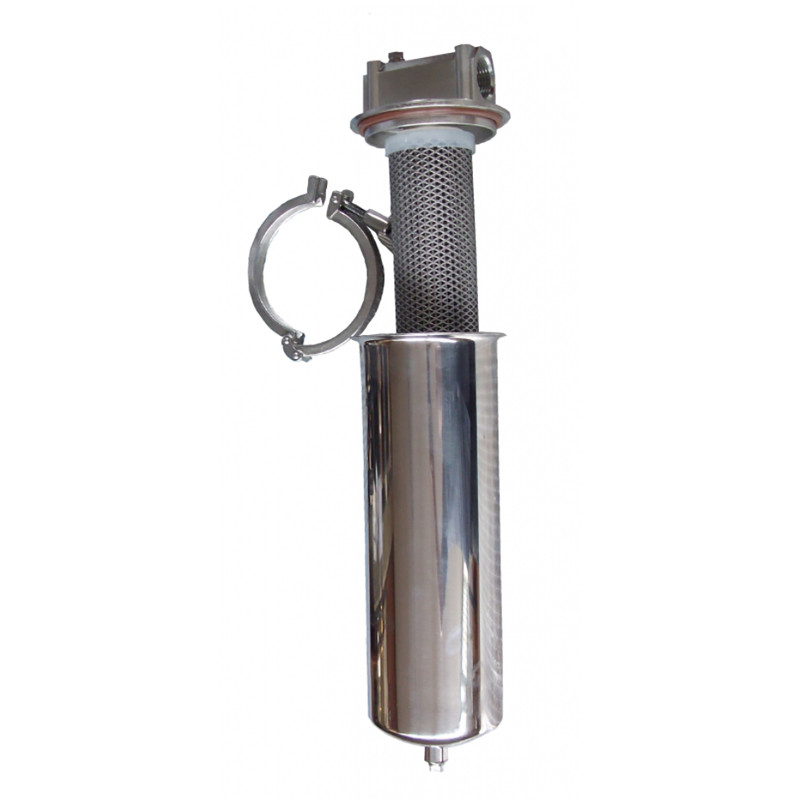

Il Portafiltri Housing MXc10” AISI 316 è un corpo filtrante professionale destinato alla prefiltrazione in configurazioni sottovuoto e a pressione. Il modello EU presenta connessione BSP 1” F ed è progettato per ospitare cartucce filtranti lisce in acciaio inox da 10”, con rinforzo a spirale inox e attacco piatto. Il coperchio è realizzato mediante microfusione in acciaio inox AISI 316 e presenta una superficie elettrolucidata, oltre a un tappo BSP da 1/4”. La campana è anch'essa costruita in AISI 316 ed è provvista di tappo di scarico BSP da 1/4”. Questa versione viene proposta come solo Housing, permettendo di selezionare separatamente la cartuccia filtrante in funzione del grado di prefiltrazione richiesto. La cartuccia non è inclusa nella fornitura.

Caratteristiche tecniche

• Modello: MXc10”
• Versione: solo Housing
• Configurazione: EU
• Tipologia: portafiltro professionale
• Applicazione: prefiltrazione sottovuoto e a pressione
• Materiale: acciaio inox AISI 316
• Connessione: BSP 1” F
• Cartucce compatibili: cartucce filtranti inox lisce
• Formato cartuccia: 10”
• Configurazione cartuccia: rinforzo a spirale inox
• Attacco cartuccia: piatto
• Coperchio: microfuso in AISI 316
• Finitura coperchio: elettrolucidata
• Tappo coperchio: BSP 1/4”
• Campana: acciaio inox AISI 316
• Tappo scarico campana: BSP 1/4”
• Cartuccia filtrante: non compresa

FAQ

A cosa serve il Portafiltro Housing MXc10” in AISI 316?
Il Portafiltro MXc10” costituisce il corpo destinato ad alloggiare una cartuccia filtrante all'interno di un sistema professionale di prefiltrazione. Durante il processo, il liquido viene convogliato nell'Housing e attraversa la cartuccia installata, che svolge la funzione di trattenimento delle particelle in relazione alle proprie caratteristiche e al grado di filtrazione scelto. Il modello è indicato per configurazioni di prefiltrazione sottovuoto e a pressione, offrendo quindi una buona versatilità nell'integrazione all'interno di differenti impianti. Questa versione viene fornita come solo Housing e permette all'utilizzatore di selezionare separatamente la cartuccia più appropriata alla propria lavorazione. Prima dell'installazione è necessario verificare la compatibilità del prodotto da trattare, della cartuccia, delle connessioni e delle condizioni operative con le specifiche dell'intero impianto.

Quali cartucce filtranti sono compatibili con l'Housing MXc10?
Il Portafiltro MXc10 è predisposto per cartucce filtranti lisce in acciaio inox da 10”, nella configurazione indicata con rinforzo a spirale inox e attacco piatto. Il formato e la tipologia dell'attacco rappresentano parametri fondamentali per ottenere il corretto inserimento dell'elemento filtrante all'interno della campana. La cartuccia può essere selezionata in funzione del grado di prefiltrazione richiesto dal processo, purché rispetti le caratteristiche dimensionali e costruttive previste per questo Housing. È quindi opportuno verificare non soltanto il valore in micron desiderato, ma anche lunghezza nominale, diametri, struttura e attacco dell'elemento filtrante. La cartuccia non è compresa in questa versione del prodotto e deve essere ordinata separatamente, consentendo di configurare il sistema secondo le specifiche esigenze di filtrazione.

Il Portafiltro MXc10 può essere utilizzato sia sottovuoto sia a pressione?
Sì, il modello viene indicato per applicazioni di prefiltrazione vacuum, cioè sottovuoto, e a pressione. Questa caratteristica permette di utilizzare l'Housing in differenti configurazioni impiantistiche nelle quali il passaggio del liquido attraverso la cartuccia viene determinato da condizioni operative diverse. La scelta della modalità dipende dal processo, dal liquido trattato, dalla cartuccia installata e dalle caratteristiche degli altri componenti presenti nell'impianto. È importante che le condizioni effettive di lavoro siano sempre compatibili con le specifiche tecniche dell'Housing e dell'elemento filtrante utilizzato. Anche raccordi, guarnizioni, tubazioni e strumenti eventualmente installati devono essere dimensionati coerentemente. Il sistema deve quindi essere considerato come un componente di un circuito di filtrazione più ampio, la cui configurazione complessiva deve essere valutata in relazione all'applicazione professionale prevista.

Come sono realizzati coperchio e campana dell'Housing MXc10?
Il coperchio è microfuso in acciaio inox AISI 316 ed elettrolucidato, mentre la campana del portafiltro è anch'essa realizzata in acciaio inox AISI 316. Il coperchio dispone di un tappo con filettatura BSP da 1/4”, mentre sulla campana è previsto un ulteriore tappo BSP da 1/4” dedicato allo scarico. La scelta dell'AISI 316 per i principali componenti del corpo filtrante rende il sistema particolarmente interessante per applicazioni professionali nelle quali sono richiesti componenti in acciaio inox con buona resistenza alla corrosione. L'elettrolucidatura del coperchio completa la lavorazione superficiale del componente. La compatibilità con uno specifico liquido deve comunque essere verificata considerando non soltanto il materiale dell'Housing, ma l'intero insieme di materiali a contatto con il prodotto, comprese cartuccia, guarnizioni, raccordi e tubazioni presenti nel circuito.

Cosa è compreso nella versione “solo Housing” e cosa deve essere acquistato separatamente?
Questa configurazione corrisponde al FILTRO MXc10” solo Housing inox AISI 316 EU BSP 1” F e comprende quindi il corpo portafiltro predisposto per l'installazione della cartuccia compatibile. La struttura comprende il coperchio microfuso ed elettrolucidato in AISI 316 con tappo BSP da 1/4” e la campana in AISI 316 dotata di tappo di scarico BSP da 1/4”. La connessione indicata per la versione EU è BSP 1” F. La cartuccia filtrante non è inclusa: questo consente di scegliere separatamente il grado di prefiltrazione più appropriato, utilizzando una cartuccia inox liscia da 10” con rinforzo a spirale e attacco piatto compatibile. Rispetto a una configurazione FULL accessoriata, questa versione è quindi indicata per chi necessita principalmente dell'Housing oppure desidera completare autonomamente il sistema con cartuccia e accessori selezionati in base al proprio impianto.
