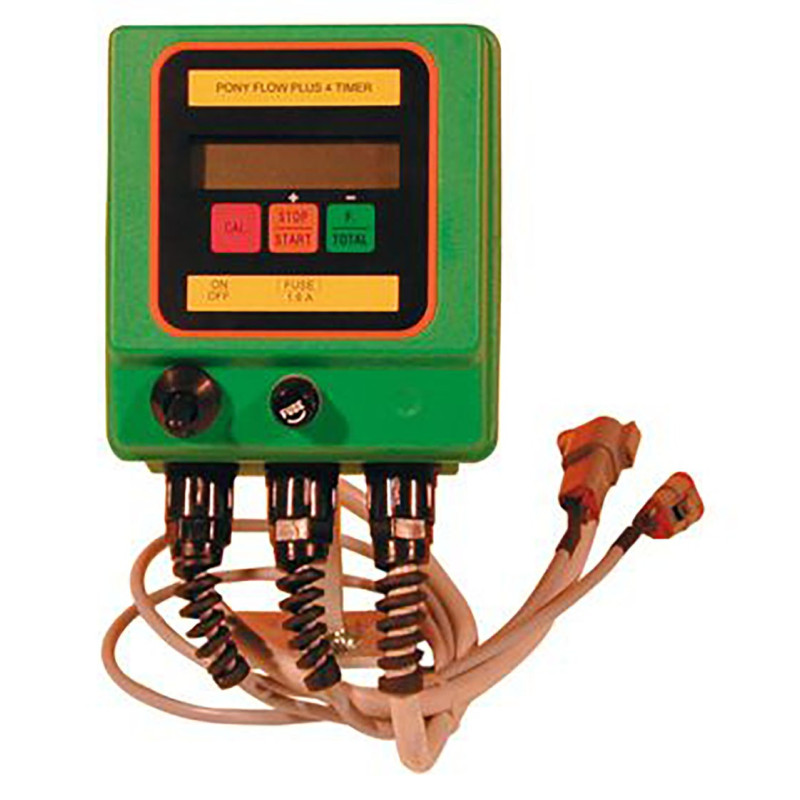

Il PONY PLUS 3" abbina la contabilizzazione del liquido a un sistema programmabile per il controllo dell'erogazione. Una volta impostata la quantità desiderata, il pannello interviene al suo raggiungimento interrompendo l'alimentazione elettrica della pompa e può contemporaneamente utilizzare l'uscita supplementare a 24 V per comandare la chiusura di un'elettrovalvola. Il processo può essere riavviato dallo stesso pannello, facendo ripartire la pompa e riaprendo la valvola. La struttura comprende corpo AISI 316 e turbina inox, con connessioni BSP-M 3" e pressione massima di 40 bar. La portata viene indicata come 150÷1500; poiché nelle informazioni fornite non compare la relativa unità di misura, il valore viene mantenuto nella forma originale senza convertirlo arbitrariamente in l/min o l/h.

• Modello: PONY PLUS 3"
• Tipologia: contalitri programmabile con segnale di arresto
• Materiale corpo: acciaio inox AISI 316
• Turbina: acciaio inox
• Rotori/supporti: con cuscinetti inox, grafite o ceramica
• Uscite: BSP-M 3"
• Segnale uscita: 5 A
• Pressione massima: 40 bar
• Portata dichiarata: 150÷1500
• Visualizzazione: portata in tempo reale
• Volume cumulativo: azzerabile fino a 999.999 unità
• Volume parziale: visualizzabile
• Unità di misura: litri, galloni USA e galloni imperiali
• Calibrazione: impulsi/litro impostabili
• Adattamento calibrazione: per liquidi a differenti temperature e viscosità
• Arresto programmabile: interruzione dell'alimentazione elettrica della pompa al raggiungimento della quantità impostata
• Uscita supplementare: 24 V a bassa tensione
• Comando esterno: utilizzabile, ad esempio, per la chiusura di un'elettrovalvola
• Riavvio: pompa e valvola comandabili nuovamente dal pannello

FAQ

Come gestisce il PONY PLUS 3" l'arresto della pompa quando viene raggiunta la quantità programmata?
Il PONY PLUS 3" permette di programmare preventivamente una quantità di liquido da erogare. Durante il funzionamento il sistema contabilizza il volume e, quando raggiunge il valore impostato, il pannello di controllo interrompe direttamente l'alimentazione elettrica della pompa. Nello stesso momento può essere utilizzata un'uscita supplementare a bassa tensione da 24 V per comandare un dispositivo esterno, come la chiusura di un'elettrovalvola. La gestione non è limitata all'arresto: dal pannello è possibile anche impartire il comando per far ripartire la pompa e riaprire la valvola, consentendo di gestire una nuova fase di erogazione. Tra i dati tecnici compare inoltre un segnale di uscita indicato in 5 A. Non vengono però specificati tensione associata a questo valore, potenza massima della pompa direttamente comandabile, caratteristiche elettriche dell'elettrovalvola o schema dei collegamenti. Questi parametri devono essere verificati nella documentazione tecnica prima di realizzare il collegamento elettrico del sistema.

Quali dati di erogazione possono essere letti sul visore del contalitri?
Il visore mette a disposizione tre informazioni principali relative alla misurazione del liquido. La prima è la portata in tempo reale, che consente di osservare il flusso durante il funzionamento. La seconda è il volume cumulativo erogato, che può essere azzerato e raggiunge un valore massimo dichiarato di 999.999 unità. È inoltre disponibile la visualizzazione del volume parziale. Per i volumi possono essere utilizzate differenti unità di misura, precisamente litri, galloni USA e galloni imperiali. Questa possibilità rende il sistema adattabile a differenti modalità di contabilizzazione senza modificare il principio di funzionamento del contalitri. Le informazioni disponibili non specificano invece risoluzione del display, numero di decimali, accuratezza percentuale o precisione complessiva della misura. Il valore massimo di 999.999 unità deve quindi essere considerato come capacità dichiarata della visualizzazione cumulativa e non deve essere utilizzato per dedurre autonomamente caratteristiche metrologiche che non sono state fornite.

Perché è possibile modificare gli impulsi/litro e quando può essere utile ricalibrare il contalitri?
Il pannello permette di impostare gli impulsi/litro con lo scopo dichiarato di adeguare la calibrazione quando il contalitri viene utilizzato con liquidi caratterizzati da differenti temperature e viscosità. Questo consente di adattare il parametro di calibrazione alle condizioni effettive del prodotto misurato invece di utilizzare necessariamente una configurazione invariabile. La documentazione non fornisce però valori predefiniti per differenti fluidi, limiti di viscosità, intervalli di temperatura o una procedura numerica completa per la taratura. Non viene inoltre indicata una precisione percentuale ottenibile dopo la calibrazione. Per questo motivo la funzione deve essere utilizzata secondo le istruzioni tecniche specifiche del dispositivo, evitando di attribuire autonomamente valori di correzione. Quando cambia il liquido o cambiano in modo significativo le sue condizioni operative, la possibilità di intervenire sugli impulsi/litro costituisce quindi uno strumento di configurazione importante, ma la regolazione concreta deve essere effettuata sulla base delle indicazioni previste per il PONY PLUS.

Quali materiali compongono il PONY PLUS 3" e quali verifiche sono necessarie prima di utilizzarlo con uno specifico liquido?
Il contalitri presenta un corpo realizzato in acciaio inox AISI 316 e una turbina anch'essa dichiarata in acciaio inox. Per rotori o supporti vengono indicate configurazioni con cuscinetti inox, grafite oppure ceramica. La pressione massima ammessa è di 40 bar e le connessioni della versione descritta sono BSP-M 3". Queste caratteristiche forniscono indicazioni importanti sulla costruzione del dispositivo, ma non consentono di affermare che il contalitri sia automaticamente compatibile con qualsiasi liquido. Non sono infatti riportati i materiali delle eventuali guarnizioni, una tabella di compatibilità chimica, limiti di temperatura o specifiche categorie di prodotti ammessi. La compatibilità deve quindi essere verificata considerando l'intero insieme dei materiali effettivamente a contatto con il fluido e le condizioni dell'impianto. Anche la configurazione dei cuscinetti deve essere individuata in funzione della versione effettivamente fornita, senza considerare inox, grafite e ceramica come necessariamente presenti contemporaneamente.

Come deve essere interpretata la portata 150÷1500 e quali differenze presenta rispetto ai PONY PLUS 4" e 5"?
Per questa versione viene riportata una portata di 150÷1500. Nelle informazioni fornite non compare tuttavia l'unità di misura associata all'intervallo, quindi non sarebbe corretto trasformarlo automaticamente in litri/ora, litri/minuto o un'altra unità. Il dato deve essere mantenuto nella forma originale fino alla verifica della documentazione tecnica. All'interno della stessa famiglia, il PONY PLUS 4" precedentemente descritto riporta 300÷3000 e connessioni BSP-M 4", mentre il PONY PLUS 5" riporta 500÷5000 e connessioni BSP-M 5". Il modello attuale utilizza invece uscite BSP-M 3". Le versioni condividono caratteristiche come corpo AISI 316, turbina inox, pressione massima di 40 bar e gestione programmabile dell'erogazione. La scelta tra le diverse taglie deve però basarsi sul dimensionamento effettivo della linea e sulla conferma dell'unità associata ai rispettivi campi di portata, senza dedurla dai soli valori numerici.
