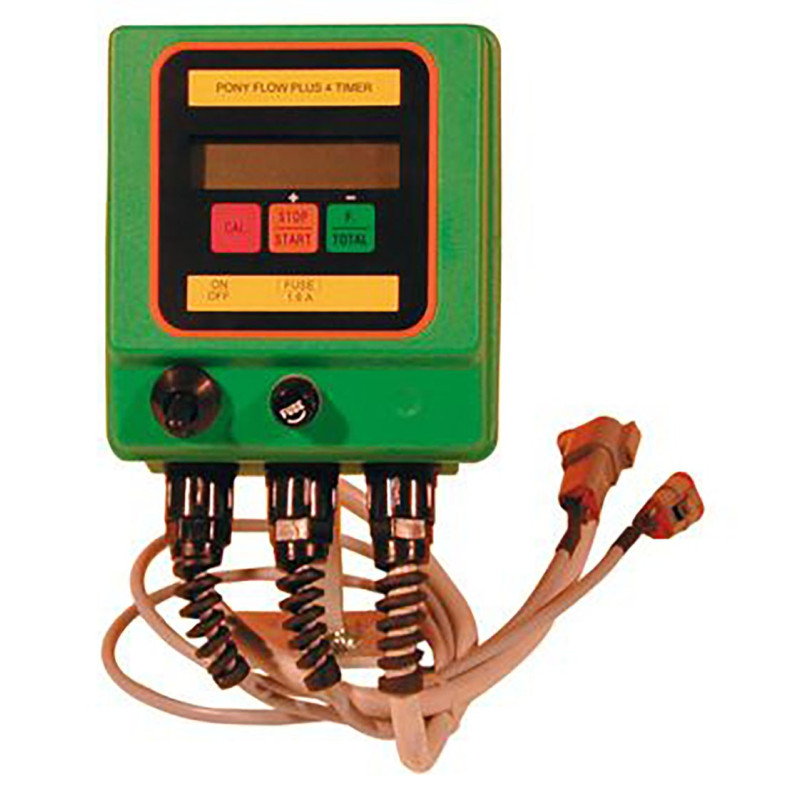

Il PONY PLUS 4" integra in un unico sistema la lettura del liquido erogato e la gestione programmabile del processo. L'operatore può impostare una quantità prestabilita e, una volta raggiunta, il pannello interrompe direttamente l'alimentazione elettrica della pompa; contemporaneamente l'uscita supplementare a 24 V può comandare, ad esempio, la chiusura di un'elettrovalvola. Lo stesso pannello permette successivamente di riavviare la pompa e riaprire la valvola. Il corpo AISI 316 e la turbina inox completano una configurazione con pressione massima dichiarata di 40 bar e uscite BSP-M 4". La portata viene indicata come 300÷3000, ma i dati forniti non riportano la relativa unità di misura: il valore viene pertanto mantenuto nella forma originale senza trasformarlo arbitrariamente in l/min o l/h.

• Modello: PONY PLUS 4"
• Tipologia: contalitri programmabile con segnale di arresto
• Materiale corpo: acciaio inox AISI 316
• Turbina: acciaio inox
• Rotori/supporti: con cuscinetti inox, grafite o ceramica
• Uscite: BSP-M 4"
• Segnale uscita: 5 A
• Pressione massima: 40 bar
• Portata dichiarata: 300÷3000
• Visualizzazione: portata in tempo reale
• Volume cumulativo: azzerabile fino a 999.999 unità
• Volume parziale: visualizzabile
• Unità di misura disponibili: litri, galloni USA e galloni imperiali
• Calibrazione: impulsi/litro impostabili
• Adattamento calibrazione: per liquidi a differenti temperature e viscosità
• Arresto programmabile: interruzione dell'alimentazione elettrica della pompa al raggiungimento della quantità impostata
• Uscita supplementare: 24 V a bassa tensione
• Comando esterno: utilizzabile, ad esempio, per la chiusura di un'elettrovalvola
• Ripartenza: comando dal pannello per riavvio pompa e riapertura valvola

FAQ

Come funziona la programmazione della quantità e l'arresto automatico del PONY PLUS 4"?
Il PONY PLUS 4" permette di impostare una quantità di liquido da erogare e di utilizzare questa impostazione per gestire automaticamente l'arresto del processo. Quando il volume programmato viene raggiunto, il pannello di controllo interrompe direttamente l'alimentazione elettrica della pompa. Contemporaneamente è disponibile un'uscita supplementare a bassa tensione da 24 V che può essere utilizzata, ad esempio, per comandare la chiusura di un'elettrovalvola. La funzione permette quindi di affiancare alla semplice contabilizzazione del liquido un controllo operativo dell'erogazione. Sempre dal pannello è possibile effettuare l'operazione inversa, facendo ripartire la pompa e riaprendo la valvola. Tra le caratteristiche viene inoltre riportato un segnale di uscita da 5 A. Non vengono però specificati tensione associata a tale valore, schemi di cablaggio, caratteristiche massime della pompa direttamente comandabile o requisiti dell'elettrovalvola. Prima di realizzare i collegamenti elettrici è quindi necessario verificare questi parametri nella documentazione tecnica del dispositivo.

Quali valori e informazioni possono essere controllati direttamente attraverso il visore?
Il display permette di utilizzare il contalitri non soltanto per conoscere la quantità complessivamente transitata, ma anche per monitorare la portata in tempo reale. Il sistema visualizza inoltre il volume cumulativo erogato, che può essere azzerato e può raggiungere fino a 999.999 unità, e il volume parziale. Per la visualizzazione dei volumi sono disponibili diverse unità di misura: litri, galloni USA e galloni imperiali. Queste funzioni permettono di adattare la lettura alle esigenze operative senza dover necessariamente utilizzare una sola unità di riferimento. La documentazione fornita non indica invece la risoluzione del display, il numero di decimali visualizzati, la precisione percentuale della misura o altre caratteristiche dell'interfaccia. Il limite di 999.999 unità non deve quindi essere interpretato come indicazione della risoluzione o dell'accuratezza del dispositivo. Le informazioni confermate riguardano la portata istantanea, il volume cumulativo azzerabile, il volume parziale e la possibilità di selezionare le tre unità di misura dichiarate.

In che modo è possibile calibrare il contalitri quando cambiano temperatura o viscosità del liquido?
Il PONY PLUS 4" consente di impostare il numero di impulsi/litro per adeguare la calibrazione alle caratteristiche del liquido utilizzato. La documentazione evidenzia in particolare la possibilità di intervenire quando cambiano temperatura e viscosità, due condizioni che possono differire tra un'applicazione e l'altra. La presenza di questa impostazione consente quindi di configurare il sistema in relazione al prodotto effettivamente misurato, anziché considerare un'unica calibrazione fissa per qualsiasi fluido. Non vengono però indicati intervalli di viscosità o temperatura ammessi, valori preimpostati degli impulsi/litro, procedura completa di calibrazione o precisione finale ottenibile. Per questo motivo non è corretto associare al dispositivo tolleranze numeriche non presenti nei dati forniti. Quando si cambia liquido o cambiano significativamente le condizioni operative, l'impostazione deve essere effettuata seguendo le indicazioni tecniche previste per il PONY PLUS, verificando che anche pressione, portata e materiali risultino compatibili con l'applicazione.

Quali sono le principali caratteristiche costruttive del PONY PLUS 4" e cosa bisogna verificare per il liquido utilizzato?
Il corpo del contalitri è dichiarato in acciaio inox AISI 316 e anche la turbina è realizzata in acciaio inox. Per rotori o supporti vengono indicate soluzioni con cuscinetti inox, grafite oppure ceramica. Le connessioni sono riportate come BSP-M 4" e la pressione massima dichiarata raggiunge 40 bar. Questi dati consentono di identificare importanti caratteristiche costruttive del misuratore, ma non costituiscono da soli una dichiarazione di compatibilità universale con qualsiasi liquido. Nei dati disponibili non vengono infatti specificati materiali delle guarnizioni, intervallo di temperatura ammesso, compatibilità chimica o categorie precise di fluidi utilizzabili. La presenza dell'AISI 316 deve quindi essere considerata insieme agli altri componenti effettivamente a contatto con il prodotto. Prima dell'impiego con liquidi particolari è opportuno verificare la configurazione dei cuscinetti e degli altri materiali, oltre alle condizioni operative della linea, evitando di dedurre compatibilità non esplicitamente dichiarate.

Qual è il campo di portata del PONY PLUS 4" e in cosa differisce dal modello 5"?
Per il PONY PLUS 4" viene dichiarato un campo di portata pari a 300÷3000, mentre per il modello PONY PLUS 5" precedentemente descritto il valore riportato è 500÷5000. La versione 4" presenta inoltre connessioni BSP-M 4", mentre il modello 5" utilizza BSP-M 5". È importante sottolineare che nei dati forniti non viene specificata l'unità associata ai valori di portata: non è quindi corretto trasformare 300÷3000 in l/min, l/h o un'altra unità senza una conferma tecnica. Entrambi i modelli condividono caratteristiche come corpo AISI 316, turbina inox, pressione massima di 40 bar e gestione programmabile dell'arresto, ma la scelta tra le due versioni deve essere effettuata considerando soprattutto le caratteristiche della linea e la portata effettivamente richiesta. Prima del dimensionamento definitivo è quindi necessario confermare l'unità del campo di portata e verificare la compatibilità delle connessioni con l'impianto.
