Le pompe con riduzione a puleggia su base o carrello per macerati, distillati e fermentati sono soluzioni professionali destinate al trasferimento di liquidi e prodotti compatibili quando è utile utilizzare una trasmissione meccanica a pulegge tra motore e gruppo pompante. Questa configurazione consente di organizzare il sistema di azionamento in funzione delle esigenze della macchina e della linea, installando il gruppo su una base fissa oppure su un carrello per facilitarne lo spostamento tra differenti postazioni di lavoro. Possono trovare applicazione in distillerie, liquorifici, laboratori di macerazione, cantine e impianti beverage che necessitano di collegare serbatoi, recipienti, miscelatori e altre apparecchiature produttive.
La configurazione con riduzione a puleggia riguarda il sistema di trasmissione e non determina da sola quali prodotti possano essere pompati. La compatibilità dipende dal tipo di gruppo pompante, dalla viscosità del fluido, dalla temperatura, dall'eventuale presenza di solidi, dalla portata richiesta e dalle caratteristiche del circuito. Enosystem propone queste soluzioni all'interno della gamma di pompe Liverani per distillati e macerati e della più ampia selezione di pompe professionali per distillati, macerati e fermentati, permettendo di configurare il trasferimento in funzione dell'impianto reale.
In questa configurazione il motore trasmette il movimento alla pompa attraverso un sistema di pulegge e cinghia. La differenza tra il diametro delle pulegge permette di ottenere un rapporto di trasmissione e quindi una velocità di rotazione del gruppo pompante coerente con la configurazione prevista.
Il principio di pompaggio vero e proprio dipende invece dalla specifica pompa utilizzata. La riduzione a puleggia interviene sulla trasmissione del moto tra motore e gruppo pompante, mentre aspirazione e trasferimento del prodotto sono determinati dalla tecnologia idraulica della macchina.
Per questo il dimensionamento deve considerare contemporaneamente velocità di rotazione, caratteristiche del motore, gruppo pompante e prodotto. Una variazione del rapporto di trasmissione modifica le condizioni di funzionamento della pompa e deve essere effettuata nel rispetto dei limiti previsti dalla macchina.
La riduzione a puleggia è un sistema meccanico che utilizza due o più pulegge collegate da una cinghia per trasmettere il moto dal motore alla pompa. Attraverso il rapporto tra le dimensioni delle pulegge è possibile ottenere una velocità del gruppo pompante differente rispetto a quella del motore.
Questa soluzione viene utilizzata quando è necessario adattare il regime di rotazione alle caratteristiche della pompa e del prodotto. Non deve essere considerata come un sistema di regolazione continua equivalente a un inverter: il comportamento dipende dal rapporto meccanico impostato nella configurazione.

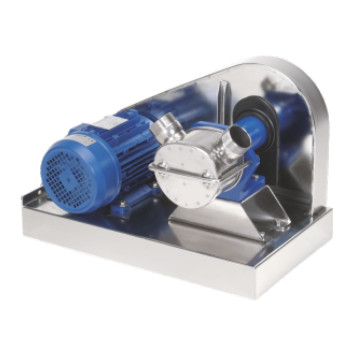

La versione su base è indicata quando il gruppo motore-pompa deve essere posizionato stabilmente in una determinata area dell'impianto. Motore, sistema a pulegge e pompa vengono organizzati su una struttura comune, facilitando l'allineamento e creando un gruppo compatto.
Questa configurazione può essere utilizzata quando la pompa serve sempre gli stessi recipienti o quando viene integrata in una linea con tubazioni dedicate. La posizione deve consentire comunque accesso alle parti che richiedono controllo, pulizia e manutenzione.

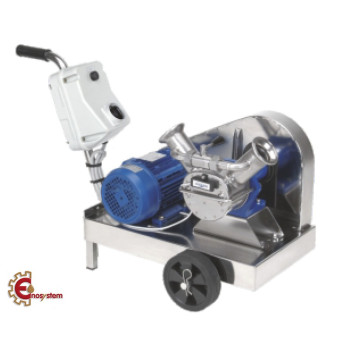

La versione su carrello è particolarmente utile quando la stessa pompa deve essere utilizzata in più punti della produzione. Il gruppo può essere spostato tra serbatoi, recipienti e differenti aree di lavoro, riducendo la necessità di installare una pompa dedicata in ogni postazione.
Questa soluzione può risultare interessante in distillerie e laboratori con produzioni a lotti, dove i travasi vengono eseguiti tra recipienti differenti durante la giornata. Lo spazio disponibile, il percorso del carrello e la gestione delle tubazioni devono essere considerati nella progettazione della postazione.
La configurazione a pulegge consente di organizzare il rapporto tra motore e gruppo pompante e offre la possibilità di scegliere tra installazione fissa e soluzione mobile su carrello.
Le pompe con riduzione a puleggia possono essere utilizzate in diverse fasi del processo produttivo per trasferire prodotti compatibili tra recipienti e apparecchiature. La versione su carrello è particolarmente utile nelle produzioni a lotti, mentre quella su base può essere preferita per collegamenti più stabili.
Nella produzione di distillati il trasferimento può avvenire in differenti momenti del processo. Un fermentato destinato alla distillazione, una preparazione aromatica e un distillato già ottenuto possono avere caratteristiche fisiche e chimiche differenti.
Quando la linea comprende distillatori professionali, la pompa deve essere dimensionata considerando il prodotto nella specifica fase di utilizzo. La trasmissione a puleggia può essere configurata per il regime previsto dal gruppo pompante, ma la compatibilità con il fluido dipende dalla tecnologia della pompa.
I macerati possono presentare una viscosità variabile e contenere botaniche, frutta, scorze, semi, radici o altre particelle. Non è quindi sufficiente conoscere la quantità di prodotto da trasferire per individuare la pompa corretta.
La presenza di componenti solide deve essere valutata in relazione ai passaggi interni del gruppo pompante. Se la pompa non è progettata per determinati solidi, può essere necessario separare preventivamente la fase liquida oppure scegliere un'altra tecnologia.
Un prodotto fermentato può cambiare notevolmente durante il processo. In alcune fasi può essere relativamente fluido, mentre in altre può contenere sedimenti, lieviti, fibre o residui di materia prima.
La scelta del gruppo pompante deve quindi considerare lo stato reale del fermentato. La riduzione della velocità mediante pulegge può essere utile nella configurazione del sistema, ma non sostituisce la valutazione di viscosità e presenza di solidi.
Le pompe possono essere utilizzate insieme a miscelatori per distillati, macerati e fermentati, trasferendo il prodotto prima o dopo la fase di miscelazione.
La portata deve essere coordinata con la capacità del miscelatore e con il tempo previsto per il trasferimento. Se la miscela presenta una viscosità superiore rispetto ai singoli componenti di partenza, questo parametro deve essere considerato nel dimensionamento della pompa.
Le versioni su base possono essere organizzate all'interno di postazioni professionali insieme ad arredi inox per distillati e macerati, serbatoi e altre strutture dedicate alla lavorazione.
Nel caso di una pompa su carrello, la disposizione dell'ambiente deve invece consentire lo spostamento sicuro della macchina e un collegamento pratico con i differenti recipienti. L'organizzazione del laboratorio incide quindi sulla scelta tra soluzione fissa e mobile.
La scelta dipende principalmente dal modo in cui il sistema verrà utilizzato. La configurazione su base è indicata quando la pompa lavora in una postazione stabile e viene collegata sempre agli stessi punti dell'impianto.
Il carrello è invece utile quando la stessa macchina deve servire differenti recipienti o aree della produzione. In un laboratorio a lotti la mobilità può ridurre il numero di pompe necessarie, purché il trasferimento e la pulizia tra un prodotto e l'altro vengano organizzati correttamente.
Una elettropompa coassiale collega direttamente motore e gruppo pompante lungo lo stesso asse, mentre una configurazione a pulegge utilizza una trasmissione meccanica intermedia. Le due soluzioni presentano quindi architetture differenti.
La trasmissione a puleggia può essere utile quando è necessario impostare un rapporto tra regime del motore e velocità della pompa. La configurazione coassiale può invece offrire un gruppo più compatto. La scelta dipende da spazio, caratteristiche della pompa, velocità richiesta e organizzazione dell'impianto.
Un sistema a pulegge modifica meccanicamente il rapporto di trasmissione tra motore e pompa. Un inverter interviene invece elettricamente sulla velocità di un motore compatibile. Le due tecnologie non sono quindi equivalenti.
La configurazione più adatta dipende dalla macchina e dal tipo di regolazione richiesta. Quando è sufficiente una determinata riduzione meccanica, le pulegge possono rappresentare una soluzione semplice; quando è richiesta una regolazione variabile durante il processo può essere necessario valutare altri sistemi.
Pulegge e cinghie sono parti meccaniche in movimento e la loro integrazione deve prevedere una configurazione appropriata per la macchina e l'ambiente di utilizzo. La struttura deve inoltre consentire gli interventi necessari per controllo della tensione della cinghia, allineamento e manutenzione.
La progettazione del gruppo deve quindi considerare sia il funzionamento idraulico della pompa sia la corretta integrazione meccanica della trasmissione.
Il dimensionamento deve iniziare dalle caratteristiche del prodotto e dalla funzione richiesta. Successivamente deve essere definito il regime del gruppo pompante e quindi il rapporto di trasmissione necessario tra motore e pompa.
La scelta tra base e carrello deve essere effettuata considerando il layout produttivo. Se la pompa deve servire numerosi serbatoi, la mobilità può rappresentare un vantaggio; se viene utilizzata sempre nello stesso punto, una configurazione fissa può risultare più razionale.
La movimentazione del prodotto può collegare preparazione, macerazione, fermentazione, miscelazione, distillazione, filtrazione, stoccaggio e confezionamento. Per questo la pompa deve essere scelta come parte dell'intero processo.
Enosystem propone una gamma di attrezzature professionali per distillati, macerati e fermentati che consente di coordinare il sistema di trasferimento con recipienti e altre macchine di lavorazione.
La manutenzione deve considerare sia il gruppo pompante sia il sistema di trasmissione. Sul lato prodotto devono essere controllati e puliti i componenti a contatto secondo le esigenze del liquido lavorato.
Pulegge, cinghia, supporti e sistema di allineamento richiedono invece controlli meccanici periodici secondo quanto previsto per la configurazione. Nelle versioni su carrello devono essere mantenuti correttamente anche struttura e componenti destinati alla movimentazione della macchina.
Enosystem propone pompe Liverani e differenti configurazioni per il trasferimento professionale di macerati, distillati e fermentati, supportando il cliente nella scelta tra soluzioni fisse, mobili e diverse tecnologie di azionamento.
La pompa può essere integrata con recipienti, strutture inox, miscelatori, distillatori e altre apparecchiature della linea. La valutazione di prodotto, portata, velocità di rotazione e layout dell'impianto permette di sviluppare una configurazione coerente con le reali esigenze produttive.
• Come funziona una pompa con riduzione a puleggia?
Una pompa con riduzione a puleggia utilizza un sistema di trasmissione formato da pulegge e cinghia per trasferire il movimento dal motore al gruppo pompante. Il rapporto tra le dimensioni delle pulegge permette di ottenere una velocità della pompa differente rispetto a quella del motore. Questa soluzione può essere utile quando il gruppo pompante deve lavorare a un regime specifico previsto per l'applicazione. La riduzione a puleggia non determina però il principio con cui viene movimentato il prodotto: la parte idraulica della pompa può utilizzare una tecnologia specifica che deve essere scelta in funzione di viscosità, presenza di solidi, portata e altre caratteristiche del fluido. Per questo il sistema deve essere considerato nel suo insieme, coordinando motore, trasmissione, pompa e circuito. Anche l'allineamento delle pulegge e la corretta gestione della cinghia fanno parte della configurazione meccanica della macchina.
• È meglio scegliere la pompa su base oppure su carrello?
Dipende dall'organizzazione della produzione. Una pompa montata su base è particolarmente indicata quando deve rimanere in una postazione fissa e viene collegata sempre agli stessi serbatoi o alle stesse apparecchiature. Questa configurazione può essere integrata stabilmente nelle tubazioni della linea. Una versione su carrello è invece utile quando il gruppo deve essere spostato frequentemente tra recipienti differenti. In una distilleria artigianale o in un laboratorio che lavora a lotti, una sola pompa mobile può servire diverse operazioni di travaso durante la giornata. La scelta deve considerare anche peso e dimensioni della macchina, spazio disponibile, lunghezza delle tubazioni e necessità di pulire il gruppo quando si passa da un prodotto all'altro. Non esiste quindi una configurazione migliore in assoluto: la soluzione corretta dipende dal layout e dal flusso operativo dell'azienda.
• Le pompe con riduzione a puleggia possono trasferire macerati viscosi o con botaniche?
La possibilità dipende dal gruppo pompante utilizzato. La presenza della riduzione a puleggia riguarda il sistema con cui il motore aziona la pompa e non rende automaticamente la macchina adatta a prodotti viscosi o con solidi. Un macerato liquido e filtrato presenta condizioni differenti rispetto a una preparazione contenente scorze, erbe, semi, radici o pezzi di frutta. Per prodotti viscosi devono essere considerate consistenza e temperatura reale, mentre per i solidi bisogna analizzare dimensione, forma e concentrazione delle particelle. Se la tecnologia della pompa è compatibile con il prodotto, la trasmissione a puleggia può essere configurata per il regime previsto. Se invece la parte pompante non è adatta al passaggio dei solidi, può essere necessaria una separazione preliminare o una tecnologia differente.
• Qual è la differenza tra riduzione a puleggia e regolazione con inverter?
La riduzione a puleggia è un sistema meccanico: il rapporto tra le dimensioni delle pulegge modifica la velocità trasmessa dal motore alla pompa. L'inverter è invece un sistema elettronico che può modificare la velocità di un motore elettrico compatibile intervenendo sulla sua alimentazione. Con le pulegge si ottiene quindi un determinato rapporto di trasmissione meccanico, mentre l'inverter può consentire una regolazione variabile del regime nell'ambito della configurazione prevista. Le due soluzioni non devono essere considerate automaticamente intercambiabili. La scelta dipende dalla pompa, dal motore e dalla necessità di mantenere una velocità sostanzialmente definita oppure modificarla durante le diverse fasi della lavorazione. Prima di modificare il regime di una pompa è comunque necessario rispettare i limiti previsti dal gruppo pompante.
• Una pompa su carrello può essere utilizzata con più serbatoi e prodotti?
La configurazione mobile è pensata proprio per facilitare lo spostamento del gruppo tra differenti punti dell'impianto. Può quindi risultare utile quando una distilleria, un liquorificio o un laboratorio dispone di diversi serbatoi e non vuole installare una pompa fissa per ogni recipiente. Tuttavia, utilizzare la stessa macchina con prodotti diversi richiede una corretta gestione della pulizia. Un macerato botanico aromatico, un fermentato e un distillato finito possono lasciare residui differenti nel corpo pompa e nelle tubazioni. È quindi necessario prevedere procedure adeguate tra un utilizzo e il successivo. Anche i prodotti devono essere compatibili con la stessa tecnologia di pompaggio: la mobilità del carrello non significa che il gruppo possa trasferire indiscriminatamente qualsiasi fluido.
• Come si dimensiona una pompa con riduzione a puleggia per una distilleria?
Il dimensionamento deve partire dal prodotto e dalla quantità che deve essere trasferita. Occorre conoscere viscosità, temperatura, eventuali solidi, volume del lotto e portata desiderata. Successivamente devono essere valutati dislivello, lunghezza e diametro delle tubazioni, condizioni di aspirazione e apparecchiature collegate. Una volta selezionata la parte idraulica, devono essere definite le caratteristiche dell'azionamento e il rapporto di trasmissione tra motore e pompa, rispettando il regime previsto dal gruppo pompante. È poi necessario scegliere tra installazione su base o su carrello in funzione del layout. Se la pompa deve alimentare un miscelatore, un distillatore o un altro recipiente, la portata deve essere coerente con la capacità della fase successiva. Il dimensionamento corretto nasce quindi dall'integrazione tra prodotto, circuito, gruppo pompante, trasmissione e organizzazione dell'area produttiva.
