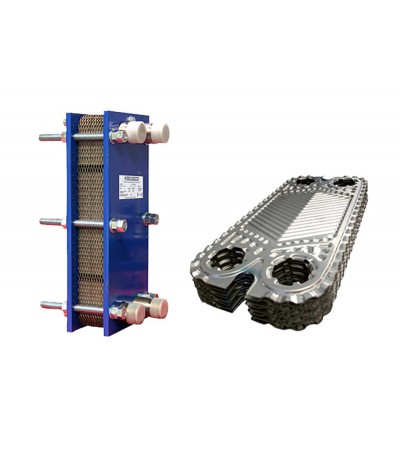

SCAMBIATORI DI CALORE A PIASTRE ISPEZIONABILI

MATERIALI E FINITURE

• Telai (non a contatto con i fluidi) in acciaio al carbonio

verniciato.

• Guidapiastre, tiranti e dadi (non a contatto con i fluidi)

in acciaio al carbonio zincato.

• Raccordi filettati e piastre di scambio termico (a

contatto con i fluidi) in acciaio inossidabile AISI 316L.

• Guarnizioni in EPDM o NBR smontabili.

INFORMAZIONI TECNICHE

Gli scambiatori PHC sono del tipo a piastre ispezionabili.

Tale configurazione garantisce la possibilità di

apertura dello scambiatore per le operazioni di pulizia,

manutenzione e variazione della configurazione.

Gli scambiatori PHC sono progettati in conformità alla

Direttiva P.E.D. 2014/68/UE, Art. 4.3 per tutti i campi di

impiego in essa contemplati.

In particolare essi sono destinati ad essere utilizzati

con liquidi non pericolosi (secondo quanto stabilito

dalla Direttiva PED) aventi tensione di vapore alla

massima temperatura di esercizio non maggiore 0,5

bar al di sopra della pressione atmosferica normale.

Ogni scambiatore è corredato di targhetta identificativa

e di libretto di uso e manutenzione.

COMPATIBILITÀ CHIMICA

I materiali con cui sono realizzati gli scambiatori PHC

(Acciaio inox AISI 316L e guarnizioni in EPDM o NBR per

le parti a contatto con i fluidi), li rendono idonei ad esser

utilizzati con i seguenti fluidi:

• Acqua • Acqua di piscina • Latte • Whisky • Acetone

• Glicole • Acqua glicolata • Acqua minerale • Vino •

Aceto di vino • Etanolo (alcool etilico) • Glicole etilenico

• Acqua demineralizzata • Acido acetico 100% 80°C •

Birra • Liquore • Metanolo (alcool metilico) • Glicole

Propilenico
